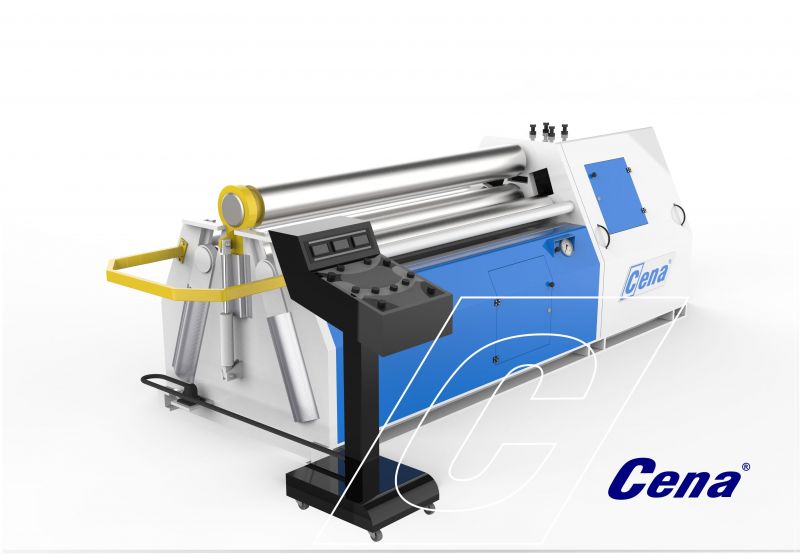

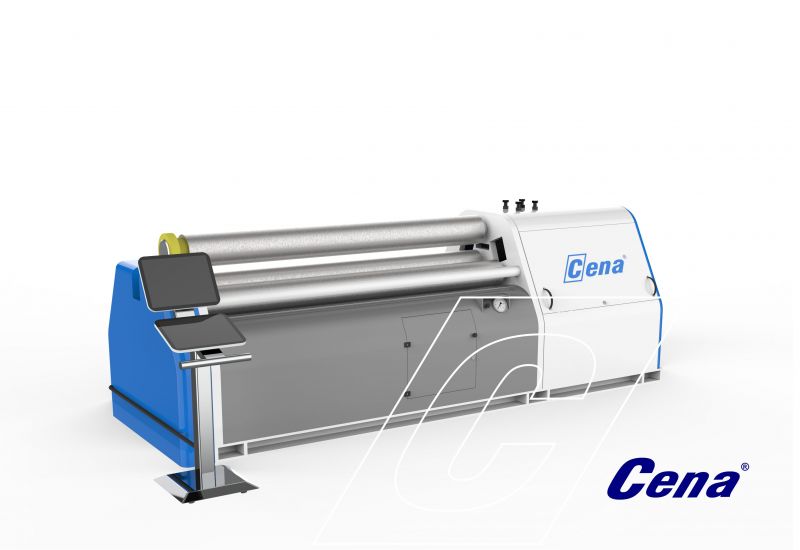

CILINDRADORAS SERIE 4R

Control CNC touch de última tecnología que automatiza el completo proceso de cilindrado.

Manejo automático de la posición de los rodillos laterales (eje X e Y) al igual que la rotación e velocidad del rodillo (eje Z). También controla tiempo de pinzado de chapa y adicionales como soportes verticales  o mesa de alimentación.

2 Modos de funcionamiento: Auto-aprendizaje o auto-calculación. En cualquiera de las 2 formas de trabajo el CNC también controla la apertura y cierre hidráulico frontal para la extracción de piezas roladas.

Rolos de excelente calidad constructiva diseñados a la perfección para el correcto curvado de chapas, aplicando una tecnología de fabricación especial que se basa en aplicar a los rodillos una conicidad variable en función del espesor del material a curvar en diferentes modelos.  Cada máquina se fabrica con una conicidad de rodillos distinta. De esta forma se logra que durante el proceso de curvado aparece un fenómeno que no siempre es visible: los rodillos flexan en el momento que hacen presión, y gracias a la conicidad dada en fábrica, el resultado de curvado es correcto en todo el largo de la chapa.

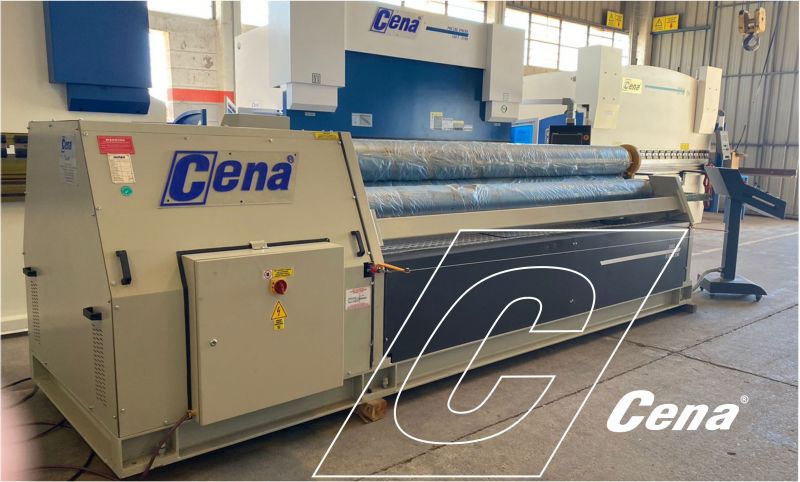

La máquina de 4 rodillos CENA se caracteriza por la facilidad de uso. Con las siguientes ventajas:

• El pre- curvado es mínimo porque el material se pinza con los 2 rodillos centrales.
• Curvado se realiza en una sola pasada en 3 pasos ( Escuadrar, pre- curvado de un extremo y del otro, curvado final)
• La chapa es alimentada de forma horizontal gracias al apoyo de los rodillos B y D y se escuadra automáticamente con el rodillo C.

La motorización de los 4 rolos se realiza mediante motores hidráulicos, directamente montados sobre los ejes de los rodillos, con reductoras de alto rendimiento que transmiten la máxima potencia. A través de un motor eléctrico acciona una bomba hidráulica direccionando el aceite a los motores hidráulicos,  accionando las reductoras epicicloidales que están unidas a los rodillos y realizan el movimiento. Todo el sistema es hidráulico sin ninguna parte mecánica obteniendo un excelente rendimiento energético, mucho mas elevado que en un sistema de transmisión mecánica.

Rodamientos auto lubricados hacen que la máquina posea un mínimo mantenimiento.

El movimiento de los rodillos es planetario - orbital, de esta forma no requieren ningún tipo de ajuste y se eliminan las fricciones comunes a sistemas de guiado vertical, diagonal e horizontal.

Fácil sistema de extracción de tubos, compuesto por un pistón montado en la parte trasera del rodillo superior que se abre y se eleva, logrando de esta forma que sea muy sencillo retirar la pieza  ya curvada de la máquina.
